注意五金沖壓件中彎曲件的尺寸標注
發布時間：2023-06-16 10:43:18瀏覽次數：178
五金沖壓加工廠訂制加工各類五金沖壓件。彎曲件是五金沖壓件中常見的一類沖壓件，在設計制定這類彎曲件的沖壓工藝時，一定要注意沖壓件零件圖的尺寸標注。標注不同，所代表的意義不同。為什么這么說呢？

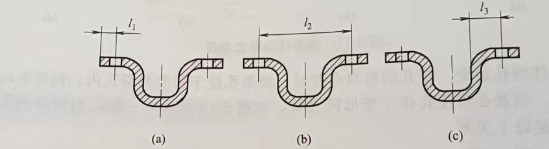

下面三圖所示是彎曲件孔的位置尺寸的三種標注方法。
其中圖a所示的標注方法時，孔的位置精度不受坯料展開長度和回彈的影響，可采用先沖孔落料的復合工序，然后再彎曲成形。這種彎曲件的工藝和模具設計較簡單；
圖b、c所示的標注方法，受彎曲回彈的影響，沖孔只能安排在彎曲之后進行。這就增加工沖壓工序，還會造成許多不便。
由此可見，沖壓彎曲件的尺寸標注不同，會影響到?jīng)_壓件沖壓工序的安排。
